2,8 Nm 3 Achsen Closed Loop CNC Set :
3 Stk 2,8 Nm Hybrid Servo Motor 23SSM2440-EC1000. Artikelnr.
150-300-130

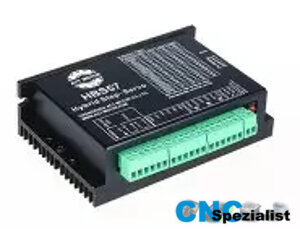

3 Stk. Hybrid Servo Endstufe HBS57 . Artikelnr.
150-300-100
1 Stk. 4 Kanal CSMIO/IP-M Takt/Richtung Artikelnr.
100-400-150
1 Stk. Schaltnetzteil S350-48 Artikelnr. 300-600-1155
1 Stk. Schaltnetzteil LRS-75-24 Artikelnr. 300-600-040
3 Stk. Encoderkabel 3m
10m Motorkabel 5G1 Artikelnr. 300-300-130 , geschirmt für Schleppkette
Technische Details 2,8Nm 3 Achsen Closed Loop CNC Set
CSMIO/IP-M 4 Achsen Takt/Richtung
CSMIO / IP-M ist eine 4-Achs-Steuerung.
In Kombination mit einer PC- und Steuerungssoftware (Mach3, Mach4, CS-Lab)
Es ist ein ideales System für CNC-Maschinensteuerung.
CSMIO / IP-M wurde für Profis, CNC-Automatisierungshersteller, Nachrüstspezialisten
und Hobbyisten entwickelt , die ihre Werkzeugmaschine mit einem effizienten,
stabilem und flexiblem CNC-Steuerungssystem ausrüsten wöllen .
CSMIO / IP-M ist für diejenigen gedacht , die einen genauen und zuverlässigen Controller benötigen , der
im Vergleich zu seinem großen Bruder CSMIO / IP-S aber viel weniger kostet .
(mehr über die unterstützten Features der CSMIO / IP-M-A-S ,finden Sie in der Vergleichstabelle unten ).
CSMIO / IP-S-Funktionen im Vergleich zu anderen CSMIO / IP-Controllern
|
PARAMETER
|
CSMIO/IP-S
6 axis
step/dir
|
CSMIO/IP-A
6 axis
analog
|
CSMIO/IP-M
4 axis
step/dir
|
| Anzahl Achsen |
6 |
6
|
4 |
| Digital Eingänge |
32
|
24
|
12
|
| Digital Ausgänge |
16
|
16
|
4
|
| Relais Ausgänge |
–
|
–
|
2
|
| Analog Eingänge |
4
|
4
|
2
|
| Analog Ausgänge |
2
|
6 (+/- 10V)
2 (0-10V)
|
2
|
| Spannung Versorgung |
24VDC +/-10%
|
24VDC +/-10%
|
24VDC +/-10%
|
| Leistungsaufnahme |
5W
|
5W
|
5W
|
| Maximale Spannung der Ein/Ausgänge |
30VDC
|
30VDC
|
30VDC
|
| Maximale Strom der Ausgänge |
250mA
|
250mA
|
250mA
|
| Spannungsbereich Analog Eingänge |
0-10VDC
|
0-10VDC
|
0-10VDC
|
| Maximaler Strom der Analogausgänge |
5mA
|
5mA
|
5mA
|
| Achsen Signall Typ |
Step/Direction (STEP/DIR)
|
Analog
+/- 10V
|
Step/Direction (STEP/DIR)
|
| Maximale Schrittfrequenz |
4MHz
|
–
|
125kHz
|
| Schrittsignal Füllfaktor |
50%
|
–
|
50%
|
| PC Schnittstellen Typ |
Ethernet 10/100Mb
|
Ethernet 10/100Mb
|
Ethernet 10/100Mb
|
| Umgebeungstemperatur Bereich |
0oC to +60oC
|
0oC to +60oC
|
0oC to +60oC
|
Relative Luftfeuchtigkeit
(nicht kondensierend) |
10% – 95%
|
10% – 95%
|
10% – 95%
|
CSMIO-MPG Modul
Unterstützung |
 |
|
|
| CSMIO-IO Modul Unterstützung |
|
|
 |
| CSMIO-ENC Modul Unterstützung |
|
|
|
| Umkehrspiel kompensation |
|
|
|
| Homing auf INDEX |
|
|
|
| Slave axes |
|
|
*basic |
| THC Analog Mode |
|
|
|
| Spindle Achsen |
|
|
|
| #G32# Gewindeschneiden |
|
|
|
| RIGID TAPPING |
|
|
|
| Closed Loop Spindel Steuerungl |
|
|
|
| Rückmeldung |
|
|
|
Technische Daten Hybrid Servo Steuerung HBS57
Eingangsspannung 24-50 VDC
Eingangsstrom < 7A
Ausgangsstrom 4,5 A 20KHz PWM
max. 200 KHz Takt Signal
Schutz vor Überstrom Peak 8A +-10%
Schutz vor Überspannung 80V
Abmessungen 111,5 x 75.5 x 34 mm
Gewicht 300g
max. Arbeitstemperatur 70°C
Lager Temperatur Bereich -20°C + 65 °C
Luftfeuchtigkeit 40 -90% nicht Kondensierend
mechanische Abmessungen HBS57
Anschluß Schema HBS57
Technische Daten 2.8 Nm Closed Loop Motor 23SSM2440-EC1000
2 Phasen Schrittmotor
Schrittwinkel 1,8° +-5%
Spannung 3,6V
Strom 4.0A / Phase
Widerstand 0,9 Ohm +- 10% / Phase
Induktivität 3,8mH +-20% / Phase
Haltemoment 2.8 Nm
Encoder 1000 Impulse / Umdrehung
Gewicht 1Kg
