9,0 Nm 3 Achsen Closed Loop CNC Set

Artikelnummer: 150-400-140
Kategorie: Closed Loop CNC Set

3 Stk 9,0 Nm Hybrid Servo Motor HBS900 . Artikelnr. 150-300-220
3 Stk. Hybrid Servo Endstufe HBS86 . Artikelnr. 150-300-200
1 Stk. 6 Kanal CSMIO/IP-S Takt/Richtung Artikelnr. 100-400-160
3 Stk. Schaltnetzteil S350-60 Artikelnr. 300-600-160
1 Stk. Schaltnetzteil LRS-75-24 Artikelnr. 300-600-040
3 Stk. Encoderkabel 3m
10m Motorkabel 5G1 , geschirmt für Schleppkette

1.230,01 €

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar

Beschreibung
Benachrichtigen, wenn verfügbar

9,0 Nm 3 Achsen Closed Loop CNC Set :

Technische Details 9,0 Nm 3 Achsen Closed Loop CNC Set

CSMIO/IP-S 6 Achsen Takt/Richtung

CSMIO / IP-S Controller wurde für Profis entwickelt: CNC-Automatisierungshersteller, Nachrüstspezialisten und sogar ausgereifte Hobbyisten, die ihre Werkzeugmaschine mit einem effizienten, stabilen und flexiblen CNC-Steuerungssystem zu einem vernünftigen Preis ausrüsten möchten.

Unser Hauptziel ist es, die Betriebsstabilität zu erreichen - daher die PC-Verbindung über Ethernet (die physikalische Schicht ist galvanisch getrennt und die Protokolle sorgen für eine zuverlässige und schnelle Übertragung auch im schwierigen industriellen Umfeld). Praktisch alle anderen Schnittstellen bieten nicht die Kontinuität und Zuverlässigkeit der Übertragung auf einem so hohen Niveau wie das ETHERNET. Deshalb ist es derzeit der weltweite Standard für High-Speed-Digitalkommunikation.

Ein weiteres wichtiges Ziel war die Einfachheit der Installation. CSMIO / IP-S benötigt keine externe Elektronik für den ordnungsgemäßen Betrieb. Eingänge / Ausgänge Signale sind optisch isoliert, gefiltert, gegen Kurzschluss, Überhitzung etc. geschützt. Alle Signale werden nach Industriestandard 24V eingestellt. Das Gerät ist in einem kompakten gehäuse untergebracht, das auf einer DIN-Schiene montiert ist, was die mechanische und elek- tronische Installation in einem Schaltschrank vereinfacht und weniger Zeit benötigt .
Die Kombination CSMIO / IP-S mit Mach3 besticht durch seinen niedrigen Preis . Als Steuerschnittstelle wurde der beliebte Schritt / Richtung Standard gewählt . Es ermöglicht die Steuerung der Schrittmotorantriebe und der modernsten Servoantriebe. Die Frequenz des Taktsignals , die bis zu 4 MHz reicht, ermöglicht es, die Leistung von Schrittmotor Antriebssystemen deutlich zu verbessern. Es ermöglicht auch die volle Nutzung von Encodern mit einer großen Anzahl von Impulsen pro Umdrehung in Servoantrieben.Hierdurch wurde es ermöglicht hohe Präzision und Geschwindigkeit zu erreichen, die bisher in diesem Preissektor nicht verfügbar waren.

CSMIO / IP-S-Funktionen im Vergleich zu anderen CSMIO / IP-Controllern

PARAMETER	CSMIO/IP-S 6 axis step/dir	CSMIO/IP-A 6 axis analog	CSMIO/IP-M 4 axis step/dir
Anzahl Achsen	6	6	4
Digital Eingänge	32	24	12
Digital Ausgänge	16	16	4
Relais Ausgänge	–	–	2
Analog Eingänge	4	4	2
Analog Ausgänge	2	6 (+/- 10V) 2 (0-10V)	2
Spannung Versorgung	24VDC +/-10%	24VDC +/-10%	24VDC +/-10%
Leistungsaufnahme	5W	5W	5W
Maximale Spannung der Ein/Ausgänge	30VDC	30VDC	30VDC
Maximale Strom der Ausgänge	250mA	250mA	250mA
Spannungsbereich Analog Eingänge	0-10VDC	0-10VDC	0-10VDC
Maximaler Strom der Analogausgänge	5mA	5mA	5mA
Achsen Signall Typ	Step/Direction (STEP/DIR)	Analog +/- 10V	Step/Direction (STEP/DIR)
Maximale Schrittfrequenz	4MHz	–	125kHz
Schrittsignal Füllfaktor	50%	–	50%
PC Schnittstellen Typ	Ethernet 10/100Mb	Ethernet 10/100Mb	Ethernet 10/100Mb
Umgebeungstemperatur Bereich	0^oC to +60^oC	0^oC to +60^oC	0^oC to +60^oC
Relative Luftfeuchtigkeit (nicht kondensierend)	10% – 95%	10% – 95%	10% – 95%
CSMIO-MPG Modul Unterstützung
CSMIO-IO Modul Unterstützung
CSMIO-ENC Modul Unterstützung
Umkehrspiel kompensation
Homing auf INDEX
Slave axes			*basic
THC Analog Mode
Spindle Achsen
#G32# Gewindeschneiden
RIGID TAPPING
Closed Loop Spindel Steuerungl
Rückmeldung

Technische Daten HBS86

Eingangsspannung 24-70 VAC oder
30 - 100VDC
Ausgangsstrom 6 A 20KHz PWM
max. 200 KHz Takt Signal
Schutz vor Überstrom Peak 12A +-10%
Schutz vor Überspannung 130V
Abmessungen 150 x 97.5 x 53 mm
Gewicht 580g
max. Arbeitstemperatur 70°C
Lager Temperatur Bereich -20°C + 65 °C
Luftfeuchtigkeit 40 -90% nicht Kondensierend

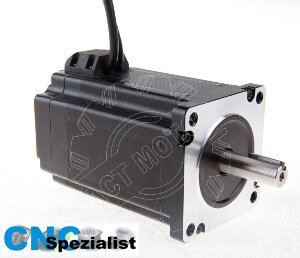

Technische Daten 9.0 Nm Hybrid Servo Motor HBS900

2 Phasen Schrittmotor
Schrittwinkel 1,8° +-5%
Spannung 2,4V
Strom 6.0A / Phase
Widerstand 0,4 Ohm +- 10% / Phase
Induktivität 4.2mH +-20% / Phase
Haltemoment 9.0 Nm
Encoder 1000 Impulse / Umdrehung
Gewicht 4.2Kg

Datenblatt 9.0 Nm Hybrid Schrittmotor HBS900

Artikelgewicht:	10,00 kg
