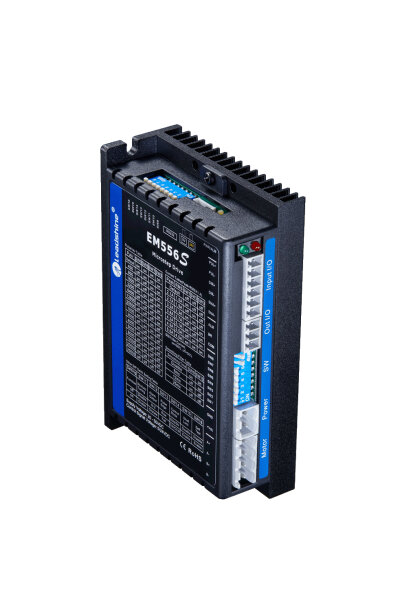

Leadshine EM556S
Produktbeschreibung Leadshine EM556S :
Der EM556S ist ein neuer und vielseitiger digitaler Schrittmotortreiber, der auf den weit verbreiteten
DM-Schrittantrieben von Leadshine basiert (10+ Millionen Einheiten weltweit im Einsatz). Unter Beibehaltung der Eigenschaften von einfachem Design, einfacher Einrichtung, hoher Präzision und Zuverlässigkeit hat Leadshine ihn durch die Übernahme der neuesten Schrittsteuerungs-Technologie aufgerüstet und zusätzliche fortschrittliche Funktionen für besseres Drehmoment (10 - 25 %), schnellere Reaktionszeit, Glättung von Steuerbefehlen, einfachen Selbsttest usw. hinzugefügt.
Der EM556S ist in der Lage, 2-Phasen und 4-Phasen Schrittmotoren gleichmäßig und mit sehr geringer Motorerwärmung und Geräuschentwicklung zu betreiben. Er kann eine Versorgungsspannung von +20 bis +50 VDC aufnehmen und einen Strom von 0,5 bis 5,6 A ausgeben. Alle Mikroschritt- und Ausgangsstrom-Konfigurationen können einfach über eingebaute DIP-Schalter vorgenommen werden. Die Art der Ansteuerung (Schritt & Richtung oder CW/ CCW) und die Steuersignal glättende Filterung können ebenfalls über DIP-Schalter konfiguriert werden. Daher ist der EM556S die ideale Wahl für viele Anwendungen, die eine einfache Schritt- und Richtungssteuerung oder eine CW/ CCW-Steuerung von NEMA 17, NEMA 23 und NEMA 24 Schrittmotoren erfordern.
Produktmerkmale Leadshine EM556S :
- Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
- Versorgungsspannung +20 bis +50 VDC
- Ausgangsstrom von 1,8 - 5,6 A über DIP-Schalter, oder 0,5 - 5,6 A über Software (Erhöhung um 0,1 A)
- Leerlaufstromabsenkung auf 50 % oder 90 % wählbar über SW4 zur Reduzierung der Motorerwärmung
- Motor-Selbsttest und Parameter Auto-Setup, bietet optimales Verhalten bei unterschiedlichen Motoren
- Schritt- und Richtungssteuerung (PUL/ DIR) oder CW/ CCW (Doppelimpuls)
- Pulseingangsfrequenz bis zu 200 kHz (500 kHz optional)
- Konfigurierbare Steuerbefehlsglättung zur Reduzierung von Motorvibrationen
- Mikroschrittauflösung von 16 Einstellung von 200 - 25.600 über DIP-Schalter, oder 200 - 51.200 über Software
(in 200er-Schritten)
- Komfortable Selbsttest für einfache Diagnose
- Soft-Start ohne "Sprung" beim Einschalten
- Ausgangs-Steuersignal für Fehlerfall und Motorbremse
- Schutz vor Überspannung, Überstrom und Motorkabelfehlern
Elektrische Spezifikation Leadshine EM556S :
| Parameter |
Min |
Typ. |
Max |
Einheit |
| 0,5 |
- |
5,6 (4,0 eff,) |
A |
| +20 |
24 - 48 |
+50 |
VDC |
| 7 |
10 |
16 |
mA |
| 0 |
- |
200 |
kHz |
| 500 |
|
|
MΩ |
Weitere Spezifikationen Leadshine EM556S :
| Parameters |
Min |
Typ. |
Max |
| 200 (Vollschritt) |
|
25.600 (51.200)* |
| |
X |
|
| |
X |
|
| 17 |
|
34 |
| 42BYGH-XXXX |
|
86BYGH-XXXX |
*nur über Software
Mechanische Daten Leadshine EM556S :
Einheit: mm [inch]
Anwendungen Leadshine EM556S :
Der Schrittmotortreiber EM556S ist für den Betrieb von 2- oder 4-phasigen NEMA 17, 23 und 24 Hybrid-Schrittmotoren ausgelegt. Er kann in vielen Branchen eingesetzt werden (CNC-Maschinen, Elektronik, Medizintechnik, Automatisierung, Verpackung...) für Anwendungen wie CNC-Fräsen, Fräsmaschinen, Plasma, Laserschneider, Fabrikmontagelinien, Verkaufsautomaten usw. Durch seine hervorragende Leistung, das einfache Design und die einfache Einrichtung ist der EM556S ideal für viele Anwendungen mit Schritt- und Richtungssteuerung, wie z. B. X-Y-Tische, Graviermaschinen, Etikettiermaschinen, Laserschneider, Pick & Place Einheiten usw. Besonders gut geeignet für Anwendungen, bei denen ein niedriger Geräuschpegel, geringe Wärmeentwicklung, hohe Geschwindigkeit und hohe Präzision gewünscht sind.
Anschlussbild Leadshine EM556S :
Ein komplettes System besteht aus Schrittmotor, Schrittmotor-Treiber, Stromversorgung und Controller.
Typische Anschlussbilder werden in der nachfolgenden Abbildung gezeigt:
