Basis für Schrittmotor oder Servos fertig aufgebaut
mit CSMIO/IP-M 4 Achsen Takt/Richtung
ideal passend zu
unseren JMC Schrittmotoren mit integriertem Treiber bis 4 Mal 3Nm
oder
unseren JMC Servomotoren mit integriertem Treiber bis 4 Mal 200 Watt.
Passend zu unserer Software : Mach3,Mach4,SimCNC
Zuleitung mit Hauptschalter als Netzanschluß 1 phasig 230VAC max.16A. muß bereit gestellt werden.
Zum Einbau in vorhandene Gehäuse .
Netzteil mit 48VDC 600Watt
Netzteil mit 24VDC 75Watt
CSMIO/IP-M
Montageplatte 5mm Aluminium (450mmx450mm)Gesamthöhe 125mm
Platz für Handrad Modul
Universal einsetzbar und ausbaufähig
CSMIO / IP-M ist eine 4-Achs-Steuerung.
In Kombination mit einer PC- und Steuerungssoftware (Mach3, Mach4, CS-Lab)
Es ist ein ideales System für CNC-Maschinensteuerung.
CSMIO / IP-M wurde für Profis, CNC-Automatisierungshersteller, Nachrüstspezialisten
und Hobbyisten entwickelt , die ihre Werkzeugmaschine mit einem effizienten,
stabilem und flexiblem CNC-Steuerungssystem ausrüsten wöllen .
CSMIO / IP-M ist für diejenigen gedacht , die einen genauen und zuverlässigen Controller benötigen , der
im Vergleich zu seinem großen Bruder CSMIO / IP-S aber viel weniger kostet .
(mehr über die unterstützten Features der CSMIO / IP-M-A-S ,finden Sie in der Vergleichstabelle unten ).
CSMIO / IP-S-Funktionen im Vergleich zu anderen CSMIO / IP-Controllern
|
PARAMETER
|
CSMIO/IP-S
6 axis
step/dir
|
CSMIO/IP-A
6 axis
analog
|
CSMIO/IP-M
4 axis
step/dir
|
| Anzahl Achsen |
6 |
6
|
4 |
| Digital Eingänge |
32
|
24
|
12
|
| Digital Ausgänge |
16
|
16
|
4
|
| Relais Ausgänge |
–
|
–
|
2
|
| Analog Eingänge |
4
|
4
|
2
|
| Analog Ausgänge |
2
|
6 (+/- 10V)
2 (0-10V)
|
2
|
| Spannung Versorgung |
24VDC +/-10%
|
24VDC +/-10%
|
24VDC +/-10%
|
| Leistungsaufnahme |
5W
|
5W
|
5W
|
| Maximale Spannung der Ein/Ausgänge |
30VDC
|
30VDC
|
30VDC
|
| Maximale Strom der Ausgänge |
250mA
|
250mA
|
250mA
|
| Spannungsbereich Analog Eingänge |
0-10VDC
|
0-10VDC
|
0-10VDC
|
| Maximaler Strom der Analogausgänge |
5mA
|
5mA
|
5mA
|
| Achsen Signall Typ |
Step/Direction (STEP/DIR)
|
Analog
+/- 10V
|
Step/Direction (STEP/DIR)
|
| Maximale Schrittfrequenz |
4MHz
|
–
|
125kHz
|
| Schrittsignal Füllfaktor |
50%
|
–
|
50%
|
| PC Schnittstellen Typ |
Ethernet 10/100Mb
|
Ethernet 10/100Mb
|
Ethernet 10/100Mb
|
| Umgebeungstemperatur Bereich |
0oC to +60oC
|
0oC to +60oC
|
0oC to +60oC
|
Relative Luftfeuchtigkeit
(nicht kondensierend) |
10% – 95%
|
10% – 95%
|
10% – 95%
|
CSMIO-MPG Modul
Unterstützung |
 |
|
|
| CSMIO-IO Modul Unterstützung |
|
|
 |
| CSMIO-ENC Modul Unterstützung |
|
|
|
| Umkehrspiel kompensation |
|
|
|
| Homing auf INDEX |
|
|
|
| Slave axes |
|
|
*basic |
| THC Analog Mode |
|
|
|
| Spindle Achsen |
|
|
|
| #G32# Gewindeschneiden |
|
|
|
| RIGID TAPPING |
|
|
|
| Closed Loop Spindel Steuerungl |
|
|
|
| Rückmeldung |
|
|
|

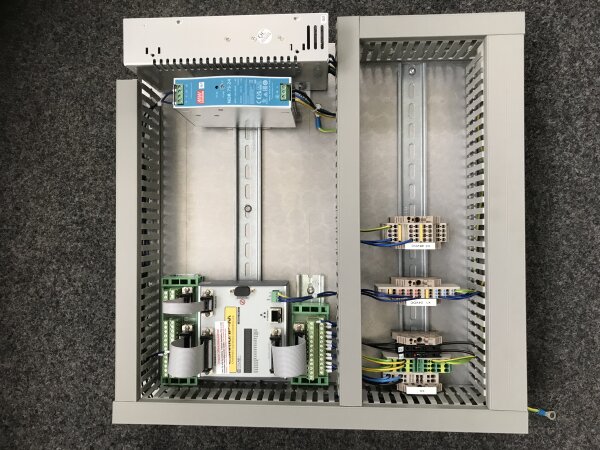

Lieferung wie abgebildet
