JMC iHSV57-30-14-36-21-38
BESCHREIBUNG JMC iHSV57-30-14-36-21-38:
Version: 6.00 oder höher

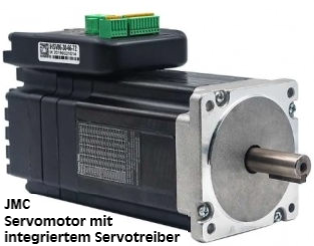

Der iHSV57-XX AC Servos besteht aus einem perfekt abgestimmtem Servotreiber integriert in einen Servomotor, vektorgesteuert und mit DSP Chip. Das System spart Bauraum, Verkabelung zwischen Treiber, Motor und Encoder, und ist durch seinen niedrigen Anschaffungspreis sehr rentabel.
MERKMALE JMC iHSV57-30-14-36-21-38:
- Hohe Positionsgenauigkeit
- Keine Schrittverluste
- Kostengünstige Servomotorlösung
- Ruhiger und gleichförmiger Motorlauf
- Kompakte Größe
- Eingangssignal: Puls / Richtung (PUL/DIR)
- Bandbreite Speed Loop: 500Hz (Typisch)
- Bandbreite Position Loop: 200Hz (Typisch)
- Parameter können via RS232 zum PC übertragen werden.
- Einstellungen über DIP-Schalter oder Software.
- Überstromschutz, I2T-Motorstromüberwachung, Über- und Unterspannungsschutz, Überhitzungsschutz, Überdrehzahlschutz.
ANWENDUNGEN JMC iHSV57-30-14-36-21-38:
Die iHSV57-XX können in verschiedenen Anwendungen eingesetzt werden, wie z. B. Laserschneidmaschinen, Lasermarkierern, hochpräzisen XY-Tischen, Etikettiermaschinen, CNC-Fräsmaschinen usw. Aufgrund der einzigartigen Eigenschaften sind die iHSV57-XX die ideale Wahl für Anwendungen, die sanften Motorlauf bei niedrigen Geschwindigkeiten, hohes Drehmoment auch bei höheren Drehzahlen und kleinen Einbauraum erfordern.
BEZEICHNUNG JMC iHSV57-30-14-36-21-38:
iHSV Servos:
- 1.Integrierter Servomotor
- 2 Motor Rahmengröße: 57 mm
- 3.Motordrehzahl (Einheit: x 100 min-1) 10 ≙ 1000 min-1, 20 ≙ 2000 min-1, 30 ≙ 3000 min-1
- 4.Ausgangsleistung (Einheit: x 10 W) 10 ≙ 100 W; 20 ≙ 200 W
- 5.Nennspannung: 24 ≙ 24 V, 36 ≙ 36 V.
- 6.Wellenlänge: 01 = 30 mm, 21 = 21 mm
- 7.Zentrierdurchmesser: keine Zahl = 25.4 mm, 38 = 38.1 mm
SPEZIFIKATION JMC iHSV57-30-14-36-21-38:
Elektrische Spezifikation:
|
20
|
36
|
50
|
VDC
|
| |
6
|
|
A
|
|
4
|
-
|
51200
|
-
|
| |
-
|
200
|
kHz
|
|
3.3
|
5
|
24 (with R 3 - 5 kΩ)
|
V
|
|
7
|
10
|
16
|
mA
|
|
100
|
-
|
-
|
MΩ
|
Motor Spezifikation JMC iHSV57-30-14-36-21-38:
|
90
|
140
|
180
|
W
|
|
0.29
|
0.44
|
0.57
|
Nm
|
|
3000
|
3000
|
3000
|
1/min
|
|
3000
|
3000
|
3000
|
1/min
|
|
36
|
36
|
36
|
V
|
|
1.0
|
1.3
|
1.6
|
kg
|
Umgebung JMC iHSV57-30-14-36-21-38:
|
Natürliche Kühlung oder Zwangskühlung
|
|
Umfeld
|
Öl, Staub und korrosive Gase vermeiden
|
|
Umgebungstemperatur
|
0 ℃ － 40 ℃
|
|
Luftfeuchtigkeit
|
40 %RH － 90 %RH
|
|
Arbeitstemperatur (Motorgehäuse)
|
max. 70 °C
|
|
-20 ℃ － 80 ℃
|
Mechanische Spezifikation JMC iHSV57-30-14-36-21-38 :
|
76 mm
|
110 mm
|
21 ±1 mm
|
38,1 mm
|
|
96 mm
|
130 mm
|
21 ±1 mm
|
38,1 mm
|
|
116 mm
|
150 mm
|
21 ±1 mm
|
38,1 mm
|
|
76 mm
|
110 mm
|
30 ±1 mm
|
25,4 mm
|
|
96 mm
|
130 mm
|
30 ±1 mm
|
25,4 mm
|
|
116 mm
|
150 mm
|
30 ±1 mm
|
25,4 mm
|
STÖRUNGSANZEIGE JMC iHSV57-30-14-36-21-38:
| LED leuchtet |
Beschreibung |
| 2 mal |
Überstrom |
| 3 mal |
Positionsabweichung überschreitet den gesetzten Wert |
| 4 mal |
Encoderalarm |
| 7 mal |
Überlast |
STECKER UND PINBELEGUNG JMC iHSV57-30-14-36-21-38:
Die iHSV57-XX verfügen über drei Anschlüsse, einen für Stromanschluß, einen für Steuerungsanschlüsse und einen dritten für die RS232-Kommunikationsverbindung
| Eingangsspannung + (Positiv) 20 – 36 V DC empfohlen, um Raum für Spannungsschwankungen und Rückströme (back-EMF) während der Verzögerung des Motors zu lassen |
| Eingangsspannung - (Negativ) |
|
Alarm Signal: OC Ausgangssignal aktiv, wenn eine der folgenden Fehlermeldungen aktiviert ist: Überspannungs-, Überstrom-, Kurzschlussschutz und Positionsfehler. Dieser Port kann maximal 8 mA bei 24V, bzw. max. 200 mW schalten. Der Widerstand zwischen ALM + und ALM- ist im Normalbetrieb hoch und wird bei Fehlermeldung niedrig.
|
|
In-position Signal:: OC Ausgangssignal, aktiv wenn die aktuelle Motorposition die Ziel-Position erreicht hat. Dieser Port kann maximal 8 mA bei 24V, bzw. max. 200 mW schalten. Der Widerstand zwischen PED + und PED- ist im Normalbetrieb hoch und wird nach Erreichen der Endposition niedrig.
|
|
Aktivierungs-Signal: Dieses Signal wird zur Aktivierung / Deaktivierung der Steuerung verwendet. Standardmäßig bedeutet hohes Niveau Freigabe, und niedriges Niveau Deaktivierung der Steuerung (bei Verwendung von NPN-Logik). Normalerweise nicht angeschlossen (=aktivierte Steuerung). Bitte beachten Sie, daß das Signal bei Verwendung von PNP-Logik und Differenz-Ausgangssignal gegensätzlich arbeitet, nämlich niedriges Niveau für „aktiviert“.
|
|
Richtungs-Signal (Direction): Im Puls-Richtungs-Modus ist dieser Eingang für die low / high Spannungsebenen, die zwei Richtungen des Motors. Für eine zuverlässige Reaktion sollte das DIR Signal mindestens 5 µs vor dem PUL Signal anliegen, Spannungen: 4,5 bis-24 V für DIR-HIGH, 0 - 0.5 V für DIR-LOW. Die Drehrichtung des Motors kann auch mit DIP-Schalter S6 umgeschaltet werden..
|
|
Pulse Signal: Im Puls-Richtungs-Modus ist dieser Eingang für das Eingangspulssignal, jeweils steigende oder fallende Flanke aktiv (über Software konfigurierbar); Spannungen: 4,5 bis 24 V, wenn PUL-HIGH, 0-0.5V, wenn PUL-LOW. Für einen zuverlässigen Betrieb sollte die Impulsbreite bei 200 kHz länger als 2,5 µs sein
|
| - |
- |
Nicht belegt |
| Braun- Weiß |
Gelb |
RS2 RS232 Dateneingang |
| Blau |
Grün |
Masse |
| Blue-Weiß |
Rot |
RS232 Datenausgang |
| - |
- |
+3,3 V Ausgang (Achtung: Nicht anschließen bei Verbindung zu einem seriellen Port eines PCs!) |
Hinweis1: Der RS232-Kommunikationsanschluss ist nicht isoliert. Bitte verwenden Sie ein galvanisch getrenntes Netzteil für den iHSV57-XX, wenn der serielle Port des PCs nicht isoliert ist.
Hinweis2: Stecken oder ziehen Sie den Stecker nicht bei eingeschaltetem Gerät.
DIP SCHALTER EINSTELLUNGEN:
Pulses / Rev. (SW 1-SW 4)
Pulse pro Umdrehung (S1-S4)
Die Pulse pro Umdrehung können über die DIP-Schalter S1 - S4 oder die Software konfiguriert werden. Wenn sich alle S1 - S4 in der Position "ON" befinden, nimmt der Treiber die von der Software eingestellte Einstellung der vor (standardmäßig 4000 Pulse bei Einstellung 1:1). In diesem Fall kann ein Benutzer über die Software auf einen beliebigen Wert zwischen 4 und 51200 Pulsen neu konfigurieren. Wenn irgendein Schalter von S1 - S4 in der "AUS" -Position ist, wird die Einstellung über die DIP-Schalter bestimmt. Verwenden Sie folgende Tabelle für die Einstellung.
|
On
|
On
|
On
|
On
|
|
Off
|
On
|
On
|
On
|
|
On
|
Off
|
On
|
On
|
|
Off
|
Off
|
On
|
On
|
|
On
|
On
|
Off
|
On
|
|
Off
|
On
|
Off
|
On
|
|
On
|
Off
|
Off
|
On
|
|
Off
|
Off
|
Off
|
On
|
|
On
|
On
|
On
|
Off
|
|
Off
|
On
|
On
|
Off
|
|
On
|
Off
|
On
|
Off
|
|
Off
|
Off
|
On
|
Off
|
|
On
|
On
|
Off
|
Off
|
|
Off
|
On
|
Off
|
Off
|
|
On
|
Off
|
Off
|
Off
|
|
Off
|
Off
|
Off
|
Off
|
Spannungsflanke steigend oder abfallend (S5)
Mit S5 kann die steigende oder abfallende Flanke des Eingangssignals eingestellt werden. Off heißt steigend, on heißt abfallend.
Motor-Drehrichtung (S6)
Der DIP-Schalter S6 wird verwendet, um die Drehrichtung der Motorwelle zu ändern. Wenn Sie die Position von "EIN" auf "AUS" oder "AUS" auf "EIN" ändern, wird die Drehrichtung umgekehrt.
FEINTUNING JMC iHSV57-30-14-36-21-38:
Bereits ab Werk sind Standard-Parameter gesetzt. Diese Standardparameterwerte sind optimiert. Sie sollten für die meisten industriellen Anwendungen gut genug sein, und es ist normalerweise nicht notwendig, sie zu ändern. Wenn Sie jedoch für beste Leistung für Ihre Anwendungen optimieren möchten, kann die Software verwendet werden, mit der Sie diese Parameter einstellen können.
TYPISCHE ANSCHLUSSARTEN JMC iHSV57-30-14-36-21-38:
Anschluss unter Verwendung von NPN-Logik
Anschluss unter Verwendung von PNP-Logik
Anschluss unter Verwendung eines Differenz-Ausgangssignals
BELEGUNG RS232 KOMMUNIKATIONSKABEL:
Hinweis1: Der RS232-Kommunikationsanschluss ist nicht isoliert. Bitte verwenden Sie ein galvanisch getrenntes Netzteil für den iHSV57-XX, wenn der serielle Port des PCs nicht isoliert ist.
Hinweis2: Stecken oder ziehen Sie den Stecker nicht bei eingeschaltetem Gerät.
[TAB:Datenblatt]
Datenblatt JMC iHSV-57-XX
