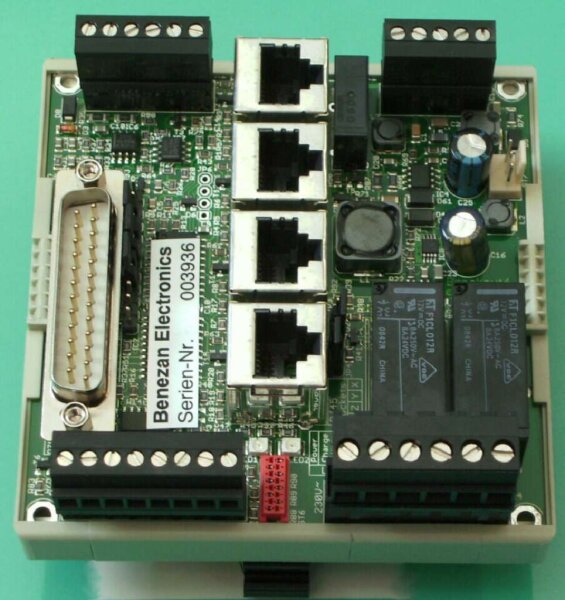

Produktkurzbeschreibung Mini Breakout Board
Das Breakout-Board ermöglicht den Betrieb von bis zu vier Schrittmotor- oder Servoendstufen am Parallelport
eines PC. Hierfür wird eine Steuersoftware wie z.B. Mach3, CNC-FRS, WinPCNC, EMC oder ähnliche benötigt
(nicht im Lieferumfang). Das Board kann auf viele unterschiedliche Konfigurationen eingestellt werden. Je nach
gewählter Konfiguration stehen zusätzliche Funktionen wie Ansteuerung eines Frequenzumrichters oder
Drehzahlreglers, Referenzschalter, bis zu 2 Relaisausgänge, ein Ausgang für eine Haltebremse und ein
Watchdog (sog. „Ladungspumpe“) zur Verfügung.
Alle Signale des PC-Ports sind gepuffert, so dass ein Maximum an Störsicherheit erreicht wird. Alle
maschinenseitigen Signale sind auf 24V-Pegel ausgelegt, wodurch Robustheit und Kompatiblität mit
Industriesensoren gewährleistet ist. Es stehen fertig konfektionierte Anschlusskabel für BEASTSchrittmotorendstufen,
UHU-DC-Servoregler und bürstenlose Servosysteme von Sanyo-Denki zur Verfügung
(nicht im Lieferumfang), so dass eine schnelle und fehlerfreie Verdrahtung möglich ist.
