• geschlossene Bauform (case) mit Lüfter, Schraubanschlüsse
• Universaleingang
• Überlastschutz durch Abschalten, auto recovery
• geschützt gegen Kurzschluss, Überlast, Überspannung
• eingebauter PFC-Schaltkreis
• niedrige Bauhöhe |
 |
|
| |
|
| Eingangsspannungsbereich: |
88...264V AC (47...63Hz) |
| 124...370V DC |
| Einschaltstoßstrom, max.: |
40A |
| Leckstrom, max.: |
1mA |
| Ausgangsspannungsjustierung: |
±10% |
| Überlastschutz: |
105...135% |
| Isolationsspannung |
| I/P-O/P: |
3000V AC |
| I/P-FG: |
2000V AC |
| O/P-FG: |
500V AC |
| Betriebstemperaturbereich: |
-30...+70°C |
| Gewicht: |
900g |
| I/P = Eingang (Input), O/P = Ausgang (Output), FG = Masseanschluss |
| Artikel |
UA
|
IA
|
PA
|
DUA
|
URN
|
h |
| |
[V] |
[A] |
[W] |
[%] |
[mVp-p] |
[%] |
| RSP-320-12 |
12 |
0...26,7 |
320,4 |
1 |
150 |
88 |
| RSP-320-13.5 |
13,5 |
0...23,8 |
321,3 |
1 |
150 |
88 |
| RSP-320-15 |
15 |
0...21,4 |
321 |
1 |
150 |
88,5 |
| RSP-320-24 |
24 |
0...13,4 |
321,6 |
1 |
150 |
89 |
| RSP-320-27 |
27 |
0...11,9 |
321,3 |
1 |
200 |
89 |

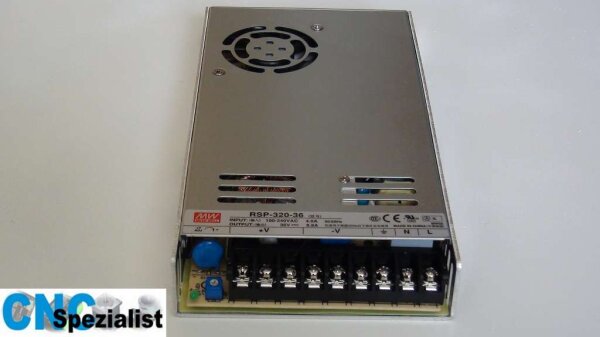

| RSP-320-36 |
36 |
0...8,9 |
320,4 |
1 |
220 |
89,5 |
| RSP-320-48 |
48 |
0...6,7 |
321,6 |
1 |
240 |
90 |
| UA = Ausgangsspannung, IA = Ausgangsstrombereich, PA = Ausgangsleistung, DUA = Ausgangsspannungstoleranz, URN = Restwelligkeit, h = Wirkungsgrad |
