Versionen
Version |
|
1818 |
|
1825 |
|
1837 |
|
1850 |
|
Einheit |
|
Ba: |
|
28 |
|
35 |
|
47 |
|
60 |
|
mm |
 |
Bi: |
|
18 |
|
25 |
|
37 |
|
50 |
|
mm |
Ha: |
|
23.5 |
|
23.5 |
|
23.5 |
|
23.5 |
|
mm |
Hi: |
|
18 |
|
18 |
|
18 |
|
18 |
|
mm |
R min: |
|
38 |
|
38 |
|
38 |
|
38 |
|
mm |
H min: |
|
100 |
|
100 |
|
100 |
|
100 |
|
mm |

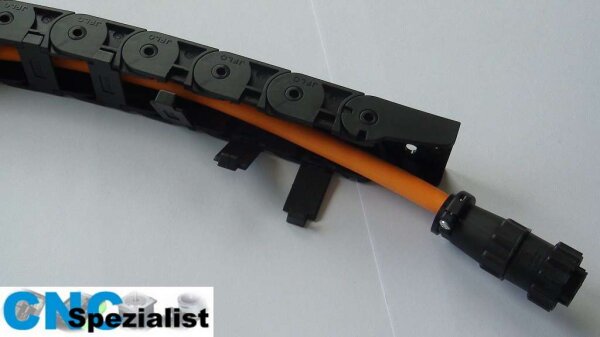

Die Schleppkette lässt sich zur Kabeleinführung durch schwenkbare Abdeckelemente einfach öffnen und schließen.
Elemente pro m: 30
Endstücke
Berechnung der Schleppkettendimensionierung (Länge)
L = S/2+K HF = H+20mm
L = Länge S = Fahrweg
R |
28 |
38 |
48 |
75 |
100 |
H |
80 |
100 |
120 |
175 |
225 |
D |
70 |
80 |
90 |
120 |
145 |
K |
150 |
185 |
215 |
300 |
375 |
Montageoptionen
Max. Länge ohne Unterstützung: 1.2 m
Max. Kabeldurchmesser: 16 mm
