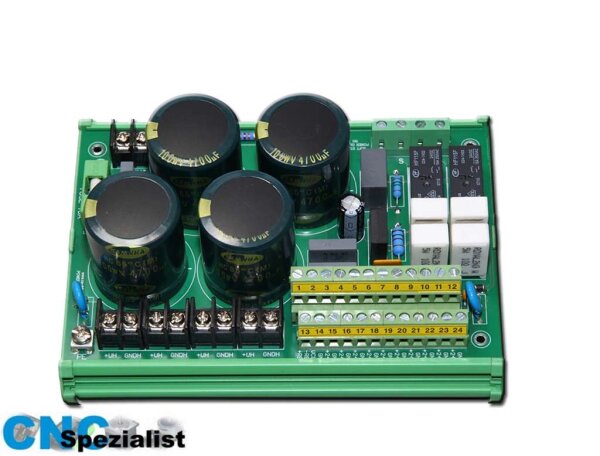

In einem Leistungskreis von Motorsteuerungen ist es sehr oft notwendig, eine Gleichstromversorgung zu verwenden. Da die Steuerungen nicht mit pulsgespeisten Systemen betrieben werden sollten, sollten lineare Stromversorgungen mit geeigneten Filtern verwendet werden, wodurch eine geeignete Konstantspannung für das System bereitgestellt wird. Die Verwendung von Hochleistungskondensatoren verringert die an der Versorgungsleitung erzeugten Welligkeiten erheblich, was tatsächlich eine Lebensdauer des Systems beeinflusst.
Zusätzlich ist das Netzteil mit einer Softstartschaltung ausgestattet. Es sorgt für einen sanften Start des Netztrafos und es erzeugt im Netz keinen auslöst .Das Soft-Start-System wurde zum Einschalten von bis zu 1KW Transformatoren entwickelt. Zusätzlich gibt es ein Relais, das die 230V AC Netzspannung abschaltet und die Steuerkontakte zu einer Klemmenleiste (REL + Pin1; REL- pin13 Kontakte) herausgeführt werden. 24V DC Relais Steuerspannung.
Zusätzliche Kontakte am Klemmenblock ermöglichen eine 24V-Gleichstromverteilung für Steuerungen oder Automatik. VCC-Eingang (Pin2) führt die Spannung zu allen + 24V-Kontakten über 2A Polymersicherung.
Das Power-Modul benötigt einen passenden Transformator und eine Gleichrichter ..
Das PowerModule v2 kann für Schrittmotor / Servomotorantrieb (DC / AC / BLDC) mit Softstart verwendet werden.
