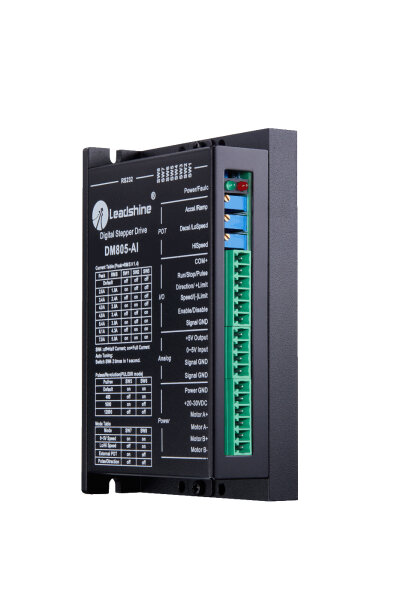

Leadshine DM 805 AI Schrittmotor Treiber Digital

Artikelnummer: 100-300-205
Kategorie: Schrittmotorsteuerungen
Hersteller:

24 - 80VDC
bis 7.0 A
Digital

128,91 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
3	122,46 €*
5	116,02 €*
10	109,57 €*

Knapper Lagerbestand
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung

Leadshine DM 805 AI

Produktbeschreibung Leadshine DM 805 AI :

Die DM805-AI ist ein Schrittmotor-Treiber mit 0 - 5 V–Eingang mit eingebautem Oszillator basierend auf einer DSP-Steuerung mit modernster Steuerungssoftware. Er bringt ein einzigartiges Maß an Laufruhe im System und bietet ein optimales Drehmoment bei großem Stabilitätsbereich. Motor-Selbsttest-Parameter und Auto-Setup-Technologie bieten eine einfache Handhabung und bessere Anpassung in Abhängigkeit vom Einsatz verschiedener Motoren. Der angetriebene Motor kann in geräuschärmeren Betrieb, bei geringerer Erwärmung, mit gleichmäßigerer Bewegung als mit den meisten vergleichbaren anderen Steuerungen betrieben werden. Er ist für 2-Phasen und 4-Phasen Hybrid Schrittmotoren geeignet. Seine einzigartigen Eigenschaften machen den DM805-AI zu einer idealen Lösung für Anwendungen, die sehr ruhigen Lauf bei niedriger Geschwindigkeit erfordern.

Die drei eingebauten Potentiometer werden verwendet, um Geschwindigkeit(en), Beschleunigung und Verzögerung voreinzustellen. Im 0 - 5 V Geschwindigkeitsmodus ist die Motordrehzahl steuerbar und folgt dem analogen 0 - 5 V-Eingang. Im High / Low-Speed-Modus kann eine niedrige und eine hohe Motordrehzahl digital angewählt werden, die jeweils an den Potentiometern eingestellt werden. Im Extern-Potentiometer-Modus wird die Drehzahl und Richtung durch das externe Potentiometer und die max. Drehzahl durch das eingebaute Pot. bestimmt. Im Positionsmodus ist der DM805-AI ein traditioneller Schrittmotorantrieb. Es ist ein 5-V-Stromversorgungsausgang zur Nutzung vorhanden.

Produktmerkmale Leadshine DM 805 AI :

Anti-Resonanz-Funktion, bietet optimales Drehmoment und eliminiert Instabilität in mittlerer Drehzahl
Motor-Selbsttest und Auto-Setup, bringt optimales Ansprechen für verschiedene Motoren
Multi-Stepping ermöglicht trotz niedriger Auflösung der Eingabeschritte einen geschmeidigen Motorlauf
0 – 5 V Eingabe, eingebaute Potentiometer und Pulsgenerator
Zwei voreingestellte Geschwindigkeiten, Einstellung durch integrierte Potentiometer
Beschleunigung / Abbremsung: Voreinstellung durch eingebautes Potentiometer
Drehzahlregelbetrieb über 0 - 5 V oder Lageregelung über Impuls
Integrierter Pulsgenerator macht externen Motion Controller unnötig
Versorgungsspannung bis +80 VDC, Ausgangsstrom bis 7.0 A (Peak) (empfohlen nicht über 72 V wegen „back EMF“)
Ausgangsstrom programmierbar von 0.3 A - 5.0 A (RMS)
Eingänge TTL kompatibel und optisch isoliert
Automatische Stromreduzierung im Motorstillstand
Unter-, Überspannungsschutz, Überstromschutz

Elektrische Spezifikation Leadshine DM 805 AI :

Kenndaten	Min	Typ.	Max	Einheit
Ausgangsstrom	0.3	-	7.0 (5.0 eff.)	A
Versorgungsspannung	+18	+60	+80	VDC
Logische Signalpegel	7	10	16	mA
Eingangsfrequenz	0	-	200	kHz
Isolationswiderstand	500			MΩ

Weitere Spezifikationen Leadshine DM 805 AI :

Kenndaten	Min	Typ.	Max
Mikroschritte/1.8°	400 durch DIP Schalter (Vollschritt wählbar durch Software, nur im Puls / Richtungsmodus)	1600	12800 durch DIP Schalter (102400 wählbar durch Software, nur im Puls / Richtungsmodus)
PUL/PUL CW		X
Analoges 0 – 5 V Eingangssignal		X
NEMA Größe	17		34
Motortyp Mecheltron	42BYGH-XXXX		86BYGH-XXXX

Mechanische Daten Leadshine DM 805 AI : mm [inch]

Anschlussbild Leadshine DM 805 AI :

Ein komplettes System besteht aus Schrittmotor, Schrittmotor-Treiber, Stromversorgung und Controller (Impulsgeber). Ein typisches Anschlussbild wird in der nachfolgenden Abbildung gezeigt:
