Leadshine EM 705 Schrittmotor Treiber Digital

Artikelnummer: 100-300-198
Kategorie: Schrittmotorsteuerungen
Hersteller:

20 - 70VDC
bis 7.0 A
Digital

90,11 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
3	85,60 €*
5	81,10 €*
10	76,59 €*

Knapper Lagerbestand
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung

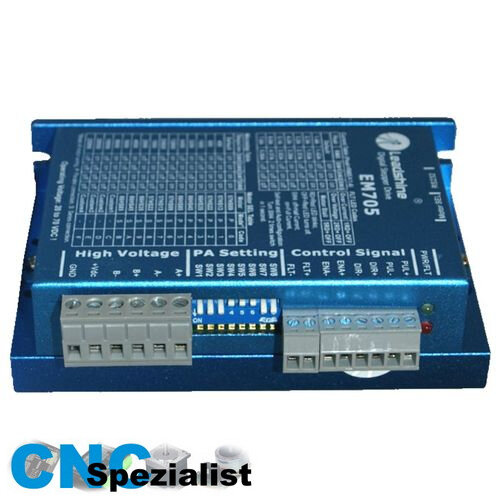

Leadshine EM 705

Produktbeschreibung Leadshine EM 705:

Die EM705 ist ein vielseitiger volldigitaler Schrittmotor-Treiber basierend auf einer DSP-Steuerung mit modernster Steuerungssoftware. Der EM705 ist die nächste Generation der digitalen Schrittmotor Steuerungen. Er bringt ein einzigartiges Maß an Laufruhe im System und bietet ein optimales Drehmoment bei großem Stabilitätsbereich. Motor Selbsttest-Parameter und Auto-Setup-Technologie bieten eine einfache Handhabung und bessere Anpassung in Abhängigkeit vom Einsatz verschiedener Motoren. Der angetriebene Motor kann in geräuschärmeren Betrieb, bei geringerer Erwärmung, mit gleichmäßigerer Bewegung als mit den meisten vergleichbaren anderen Steuerungen betrieben werden. Er ist für 2-Phasen und 4-Phasen Hybrid Schrittmotoren geeignet.

Zusätzlich besitzt der EM705 eine sensorlose Schrittverlusterkennung (Stall Detection, funktioniert oberhalb von 300 U/min) ohne daß zusätzliche Kosten für externe Komponenten und Verkablung entstehen.

Produktmerkmale Leadshine EM 705 :

Versorgungsspannung bis +70VDC
Ausgangsstrom bis 7.0A
Ausgangsstrom mittels DIP-Schalter in acht Schritten wählbar
Automatische Stromabsenkung (im Ruhebetrieb) zur Reduktion der Motorwärme; Funktion abschaltbar
Motor-Selbsttest und Auto-Setup
selbst einstellende Stromregelung abhängig von Motordaten
Eingangsfrequenz bis 200 kHz
Eingänge TTL kompatibel und optisch isoliert
bis zu 102.400 Mikroschritte/Umdrehung
Für 2-Phasen- und 4-Phasen-Motoren geeignet
Unterstützt PUL/DIR- und CW/CCW-Betriebsarten
Unter-, Überspannungsschutz, Überstromschutz

Elektrische Spezifikation Leadshine EM 705:

Kenndaten	Min	Typ.	Max	Einheit
Ausgangsstrom	0.35	-	7.0 (5.0 eff.)	A
Versorgungsspannung	+20	+48	+70	VDC
Logische Signalpegel	7	10	16	mA
Eingangsfrequenz	0	-	200	kHz
Isolationswiderstand	500			MΩ

Weitere Spezifikationen Leadshine EM 705 :

Kenndaten	Min	Typ.	Max
Mikroschritte/1.8°	200(Vollschritt)		102.400
PUL/PUL CW		X
Doppelpuls CCW		X
NEMA Größe	17		34
Motortyp Mecheltron	42BYGH-XXXX		86BYGH-XXXX

Mechanische Daten Leadshine EM 705 : mm [inch]

Anwendungen Leadshine EM 705 :

Geeignet für eine breite Palette von Schrittmotoren von NEMA-Größe 17,23, 24 und 34 (57x57 mm bis 86x86 mm). Er kann für verschiedene Maschinentypen mit XY-Achsen wie Etikettiermaschinen, Graviermaschinen, Laserschneidanlagen, Bestückungsautomaten usw. verwendet werden. Besonders wo geringe Geräusche, niedrige Erwärmung, hohe Geschwindigkeit und hohe Genauigkeit erwünscht sind.

Anschlussbild Leadshine EM 705 :

Ein komplettes System besteht aus Schrittmotor, Schrittmotor-Treiber, Stromversorgung und Controller (Impulsgeber). Ein typisches Anschlussbild wird in der nachfolgenden Abbildung gezeigt:

[TAB:Download]Datenblatt EM705 DE

Handbuch EM705 ENG

Pro-Tuner Software EM705

Software Handbuch

RS232 Pin Layout

Artikelgewicht:	0,30 kg
