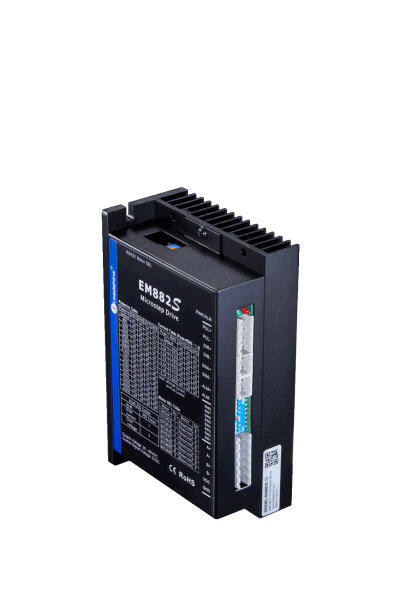

Leadshine EM882S
Produktbeschreibung Leadshine EM882S :
Der EM882S ist ein neuer digitaler Schrittmotortreiber, der auf den weit verbreiteten DM-Schrittantrieben von Leadshine basiert (über zehn Millionen Einheiten auf dem Markt). Unter Beibehaltung der Eigenschaften von einfachem Design, einfacher Einrichtung, hoher Präzision und Zuverlässigkeit hat Leadshine ihn durch die Übernahme der neuesten Schrittsteuerungs-Technologie aufgerüstet und zusätzliche fortschrittliche Funktionen für besseres Drehmoment (10 - 25 %), schnellere Reaktionszeit, Glättung von Steuerbefehlen, Motorvorauswahl usw. hinzugefügt.
Der EM882S ist in der Lage, 2-Phasen und 4-Phasen Schrittmotoren gleichmäßig und mit sehr geringer Motorerwärmung und Geräuschentwicklung zu betreiben. Er kann eine Versorgungsspannung von +20 bis +80 VDC aufnehmen und einen Strom von 0,5 bis 8,2 A ausgeben. Alle Mikroschritt- und Ausgangsstrom-Konfigurationen können einfach über eingebaute DIP-Schalter vorgenommen werden. Daher ist der EM882S die ideale Wahl für viele Anwendungen, die eine einfache Schritt- und Richtungssteuerung oder eine CW/ CCW-Steuerung von NEMA 23, NEMA 24 und NEMA 34 Schrittmotoren erfordern.
Produktmerkmale Leadshine EM882S :
- Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
- Versorgungsspannung +20 bis +80 VDC
- Acht Einstellungen für Ausgangsstrom von 2,1 - 8,2 A über DIP-Schalter,
oder 0,5 - 8,2 A über Software (Erhöhung um 0,1 A)
- Leerlaufstromabsenkung auf 50 % oder 90 % wählbar über SW4
- Schritt- und Richtungssteuerung (PUL/ DIR) oder CW/ CCW (Doppelimpuls)
- Pulseingangsfrequenz bis zu 200 kHz
- Konfigurierbare Steuerbefehlsglättung zur Reduzierung von Motorvibrationen
- Mikroschrittauflösung von 16 Einstellung von 400 - 51.200 über DIP-Schalter,
oder 200 - 51.200 über Software (in 200er-Schritten)
- Soft-Start ohne "Sprung" beim Einschalten
- Ausgangssignal für Fehlerfall
- Schutz vor Überspannung und Überstrom
- Auto-Tuning und Motorauswahl zur Anpassung an eine breite Palette von Schrittmotoren
- Sensorlose Erkennung eines Motorstillstands (Funktion im Beta Status; kein Ersatz von Closed-Loop Systemen)
Elektrische Spezifikation Leadshine EM882S :
| Parameters |
Min |
Typ. |
Max |
Einheit |
| 0,5 |
- |
8,2 (5,9 eff.) |
A |
| +20 |
|
+80 |
VDC |
| 7 |
10 |
16 |
mA |
| 0 |
- |
200 |
kHz |
| 500 |
|
|
MΩ |
Weitere Spezifikationen Leadshine EM882S :
| Parameters |
Min |
Typ. |
Max |
| 200 (Vollschritt) |
|
51.200 |
| |
X |
|
| |
X |
|
| 23 |
|
34 |
| 57BYGH-XXXX |
|
86BYGH-XXXX |
Mechanische Daten Leadshine EM882S :
Einheit: mm [inch]
Anwendungen Leadshine EM882S :
Der Schrittmotortreiber EM882S ist für den Betrieb von 2- oder 4-phasigen NEMA 23, 24 und 34 Hybrid-Schrittmotoren ausgelegt. Er kann in vielen Branchen eingesetzt werden (CNC-Maschinen, Elektronik, Medizintechnik, Automatisierung, Verpackung...) für Anwendungen wie CNC-Fräsen, Fräsmaschinen, Plasma, Laserschneider, Fabrikmontagelinien, Warenautomaten usw. Durch seine hervorragende Leistung, das einfache Design und die einfache Einrichtung ist der EM882S ideal für viele Anwendungen mit Schritt- und Richtungssteuerung.
Anschlussbild Leadshine EM882S :
Ein komplettes System besteht aus Schrittmotor, Schrittmotor-Treiber, Stromversorgung und Controller (Impulsgeber). Typische Anschlussbilder werden in der nachfolgenden Abbildung gezeigt:
