Leadshine DM 856

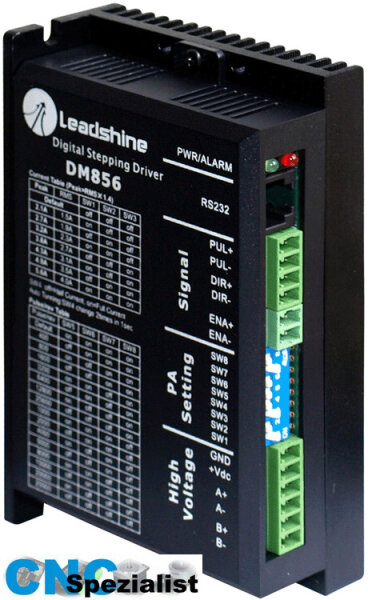

Produktbeschreibung Leadshine DM 856 :
Die DM856 ist ein vielseitiger volldigitaler Schrittmotor-Treiber basierend auf einer DSP-Steuerung mit modernster Steuerungssoftware. Der DM856 ist die nächste Generation der digitalen Schrittmotor Steuerungen. Er bringt ein einzigartiges Maß an Laufruhe im System und bietet ein optimales Drehmoment bei großem Stabilitätsbereich. Motor Selbsttest-Parameter und Auto-Setup-Technologie bieten eine einfache Handhabung und bessere Anpassung in Abhängigkeit vom Einsatz verschiedener Motoren. Der angetriebene Motor kann in geräuschärmeren Betrieb, bei geringerer Erwärmung, mit gleichmäßigerer Bewegung als mit den meisten vergleichbaren anderen Steuerungen betrieben werden. Er ist für 2-Phasen und 4-Phasen Hybrid Schrittmotoren geeignet.
Im Vergleich zu dem DM432C, arbeitet die DM856 in einem größeren Versorgungsspannungsbereich und bietet einen größeren Ausgangsstrom. Außerdem kann aufgrund des verbesserten DSP Motoren mit höheren Drehzahlen (über 3000 U/min) betrieben werden, so daß servo-ähnliche Leistungen erreicht werden. Die Schrittmotorsteuerung DM856 kann wegen des größeren Versorgungsspannungsbereichs als verbesserte Version der DM432C betrachtet werden.
Produktmerkmale Leadshine DM 856 :
- Versorgungsspannung bis +80VDC
- Ausgangsstrom bis 5.6A
- Ausgangsstrom mittels DIP-Schalter in acht Schritten wählbar
- Automatische Stromabsenkung (im Ruhebetrieb) zur Reduktion der Motorwärme; Funktion abschaltbar
- Motor-Selbsttest und Auto-Setup
- selbst einstellende Stromregelung abhängig von Motordaten
- Eingangsfrequenz bis 200 kHz
- Eingänge TTL kompatibel und optisch isoliert
- bis zu 102.400 Mikroschritte/Umdrehung
- Für 2-Phasen- und 4-Phasen-Motoren geeignet
- Unterstützt PUL/DIR- und CW/CCW-Betriebsarten
- Unter-, Überspannungsschutz, Überstromschutz
Elektrische Spezifikation Leadshine DM 856 :
| Kenndaten |
Min |
Typ. |
Max |
Einheit |
| 0.5 |
- |
5.6 (4.0 eff.) |
A |
| +20 |
- |
+80 |
VDC |
| 7 |
10 |
16 |
mA |
| 0 |
- |
200 |
kHz |
| 500 |
|
|
MΩ |
Weitere Spezifikationen Leadshine DM 856 :
| Kenndaten |
Min |
Typ. |
Max |
| Vollschritt |
|
102.400 |
| |
X |
|
| |
X |
|
| 17 |
|
34 |
| 42BYGH-XXXX |
|
86BYGH-XXXX |
Mechanische Daten Leadshine DM 856 : mm [inch]
Anwendungen Leadshine DM 856 :
Geeignet für eine breite Palette von Schrittmotoren von NEMA-Größe 17, 23, 24 und 34 (42x42 mm bis 86x86 mm). Er kann für verschiedene Maschinentypen mit XY-Achsen wie Etikettiermaschinen, Graviermaschinen, Laserschneidanlagen, Bestückungsautomaten usw. verwendet werden. Besonders wo geringe Geräusche, niedrige Erwärmung, hohe Geschwindigkeit und hohe Genauigkeit erwünscht sind.
Anschlussbild Leadshine DM 856 :
Ein komplettes System besteht aus Schrittmotor, Schrittmotor-Treiber, Stromversorgung und Controller (Impulsgeber). Ein typisches Anschlussbild wird in der nachfolgenden Abbildung gezeigt:
[TAB:Download]
Datenblatt DM856 DE
Handbuch DM856 ENG
RS 232 Pin Layout
