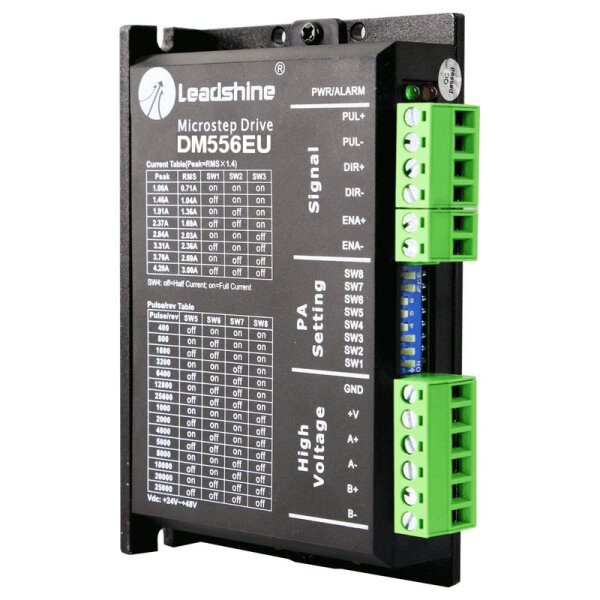

Leadshine DM 556 EU
Produktbeschreibung Leadshine DM 556 EU :
Die DM556EU ist ein digitaler Schrittmotortreiber mit einfachem Design und einfacher Bedienung. Durch die Implementierung von Leadshines erweiterter Schrittmotorsteuerungstechnologie ist dieser Schrittmotorantrieb in der Lage, 2-Phasen- und 4 Phasen-Schrittmotoren mit optimalem Drehmoment bei geringer Motorgeräuschentwicklung und niedriger Motorerwärmung zu betreiben. Die Betriebsspannung beträgt 20 - 50 VDC, wobei die Steuerung bis zu 5,6 A (Peak) Strom liefern kann.
Alle Mikroschritt- und Ausgangsströme werden über DIP-Schalter ausgeführt. Die DM556EU ist eine ideale Wahl für Anwendungen, die eine einfache Schritt- und Richtungssteuerung von NEMA 23, 24 und 34 Schrittmotoren erfordern.
Produktmerkmale Leadshine DM 556 EU :
- Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
- Parameter Auto-Setup, bietet optimales Verhalten bei unterschiedlichen Motoren
- Schritt- und Richtungssteuerung (PUL/ DIR)
- Multi-Stepping für sanfte Motorbewegungen
- Eingänge optisch isoliert
- Versorgungsspannung 20 - 50 VDC
- 16 Einstellungen für Mikroschritte von 400 bis zu 25.600 Mikroschritte/ Umdrehung (beim Standard-1,8° Motor)
- Ausgangsstrom mittels DIP-Schalter in acht Schritten wählbar von 1,8 bis 5,6 A (Peak)
- Sanfter Motoranlauf ohne Zucken beim Einschalten
- Eingangsfrequenz bis 200 kHz
- Automatische Stromabsenkung (im Ruhebetrieb) zur Reduktion der Motorwärme
- Überspannungsschutz, Überstromschutz
Elektrische Spezifikation Leadshine DM 556 EU :
| Kenndaten |
Min |
Typ. |
Max |
Einheit |
| 1,8 |
- |
5,6 (4,0 RMS) |
A |
| 20 |
24 - 48 |
50 |
VDC |
| 7 |
10 |
16 |
mA |
| 0 |
- |
200 |
kHz |
| 2,5 |
- |
- |
µs |
| 5,0 |
- |
- |
µs |
| 500 |
|
|
MΩ |
Weitere Spezifikationen Leadshine DM 556 EU :
| Kenndaten |
Min |
Typ. |
Max |
| 400 |
|
25.600 |
| |
X |
|
| 23 |
|
34 |
| 57BYGH-XXX |
|
86BYGH-XXXX |
Mechanische Daten Leadshine DM 556 EU : mm [Zoll]
Unit: mm [inch]
Anwendungen Leadshine DM 556 EU :
Geeignet für eine breite Palette von Schrittmotoren von NEMA-Größe 23, 24 und 34 bzw. 57 x 57 mm bis 86 x 86 mm. Er kann für verschiedene Maschinentypen mit XY-Achsen, wie Etikettiermaschinen, Graviermaschinen Laserschneidanlagen, Bestückungsautomaten usw. verwendet werden. Besonders wo geringe Geräusche, niedrige Erwärmung, hohe Geschwindigkeit und hohe Genauigkeit erwünscht sind.
Anschlussbild Leadshine DM 556 EU :
Ein komplettes System besteht aus Schrittmotor, Schrittmotor-Treiber, Stromversorgung und Controller (Impulsgeber).
Ein typisches Anschlussbild wird in der nachfolgenden Abbildung gezeigt:
