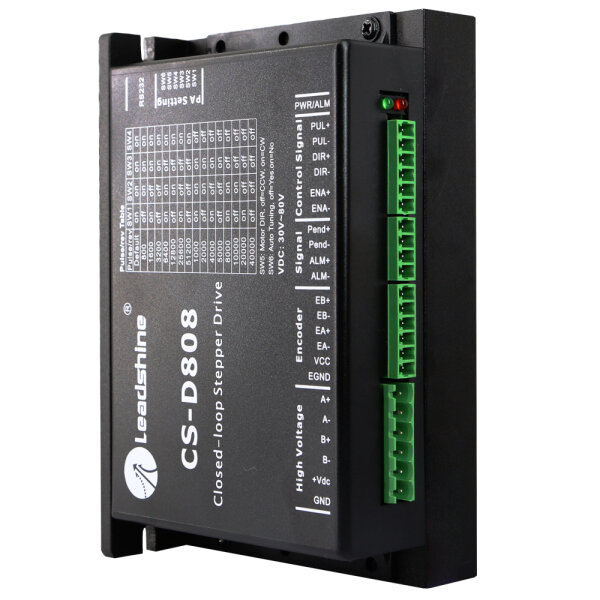

Leadshine CS-D808
Produktbeschreibung Leadshine CS-D808:
Der Leadshine CS-D808/ CS-D1008 ist ein Schrittmotortreiber mit geschlossenem Regelkreis, der das Problem der Schrittverluste von Schrittmotorsteuerungen mit offenem Regelkreis löst und die Systemzuverlässigkeit bei minimalen Mehrkosten erhöht. Der fortschrittliche Regelalgorithmus beruht auf zehnjährige Erfahrung von Leadshine im Bereich der Schrittmotor- und Servomotor Regelung. Mit dieser betreibt er den Schrittmotor mit reduzierter Erwärmung, Geräuschentwicklung, Vibration. Der CS-D808/
CS-D1008 ist äußerst zuverlässig und preisgünstig und eignet sich ideal für viele industrielle Anwendungen wie z.B. CNC, Medizin, Elektronik, Verpackung.
Der CS-D808/ CS-D1008 kann 2-Phasen-Schrittmotoren mit Inkrementalgebern ansteuern. Im Vergleich zu konventionellen Schrittmotorsystemen mit offenem Regelkreis kann ein CS-D808/ CS-D1008 mit geschlossenem Regelkreis mögliche Schrittverluste eliminieren, eine Positionsfehlerkorrektur in Echtzeit durchführen und muss hierfür kein Drehmoment vorhalten.
Features Leadshine CS-D808:
- Closed-loop, geschlossener Regelkreis ohne Schrittverluste
- Verbesserte Leistung bei Anwendungen mit niedrigen Drehzahlen( < 60 RPM)
- Kein vorhalten von Drehmoment für Positionsfehlerkorrektur
- Keine Einstellungen erforderlich für einfache Inbetriebnahme
- Versorgungsspannung CS-D808: 30 - 80 VDC, CS-D1008: 30 - 100 VDC
- Ausgangsstrom von max. 8 A
- Eingangsfrequenz bis max. 200 kHz
- Konfigurierbarer Digitalausgang für "In Target Position Range"-Signal oder als Bremsbefehlssignal
- Mikroschrittauflösung (15 Einst.) von 800 - 51.200 über DIP-Schalter oder 200 - 51.200 per Software
(200er-Schritten)
- Schutzfunktionen gegen Überspannung, Überstrom und Positionsfehler
Elektrische SpezifikationLeadshine CS-D808:
|
Parameter
|
Min |
Typ. |
Max
|
Unit |
|
0,5
|
-
|
8,0 (Peak)
|
A
|
|
+30
|
-
|
+80
|
VDC
|
|
+30
|
-
|
+100
|
VDC
|
|
+20
|
-
|
+80
|
VAC
|
|
7
|
10
|
16
|
mA
|
|
0
|
-
|
200
|
kHz
|
|
2,5
|
-
|
-
|
µs
|
|
5,0
|
-
|
-
|
µs
|
|
500
|
|
|
MΩ
|
Umgebung Leadshine CS-D808:
|
Natürliche Kühlung bzw. Zwangskühlung
|
|
Umgebung
|
Staub, Ölnebel, korrosive Gase vermeiden
|
|
Umgebungstemperatur
|
0 - 65 °C
|
|
Luftfeuchtigkeit
|
40 - 90 % RH
|
|
Arbeitstemperatur
|
0 - 50 °C
|
|
Vibration
|
10 - 50 Hz/ 0,15 mm
|
|
-20 - 65 °C
|
|
ca. 570 g
|
|
PUL+
|
I
|
Pulssignal:
(1) Im Puls-Richtungs-Modus ist an diesem Eingang das Eingangspulssignal anzulegen (über Software ist konfigurierbar ob die steigende oder fallende Flanke triggert).
(2) Im Doppelpuls-Steuermodus (CW/ CCW), eingestellt über die PC-Software, ist dieser Signaleingang für den Puls im Uhrzeigersinn (CW) mit Pegeln High bzw. Low.
(3) High Pegel: 4,5 - 5 V/ Low Pegel: 0 - 0,5 V (gilt auch für DIR- und ENA-Signale).
(4) Die Pulsbreite sollte auf 2,5 μs oder länger eingestellt werden.
|
|
PUL-
|
I
|
|
DIR+
|
I
|
Richtungs-Signal:
(1) Im Puls-Richtungs-Modus werden über diesen Eingang mit Low/ bzw. High-Pegel diebeiden Laufrichtungen des Motors gesteuert (CW/ CCW).
(2) Im Doppel-Puls-Modus (CW/ CCW) ist an diesem Eingang das Eingangspulssignal anzulegen, das den Lauf gegen den Uhrzeigersinn (CCW) steuert mit den Pegeln High bzw. Low.
(3) DIR Signal sollte mindestens 5 µs vor dem PUL Signal anliegen.
(4) Das Austauschen von zwei Leitungen, der an der Steuerung angeschlossenen Motoren,führt auch zur Umkehr der Drehrichtung. Die Drehrichtung kann auch mit Betätigung des DIP Schalter SW5 gewechselt werden.
|
|
DIR-
|
I
|
|
ENA+
|
I
|
Aktivierungs-Signal:
Dieses Signal wird zur Aktivierung/ Deaktivierung der Steuerung verwendet. High Spannungs-pegel von 4,5 - 24 V (NPN-Steuersignal) zur Freigabe des Antriebs und Low Spannungspegel von 0 - 0,5 VDC zur Deaktivierung des Treibers. Bitte beachten Sie, dass das Signal bei Verwendung von PNP-Logik und Differenz-Ausgangssignal gegensätzlich arbeitet, nämlich Low-Pegel für Aktivierung. Standardmäßig bleibt dieses Signal unbeschaltet & Treiber aktiviert.
|
|
ENA-
|
I
|
|
Pend+
|
O
|
Konfigurierbares digitales Ausgangssignal::
Ein konfigurierbares OC-Ausgangssignal. Es kann als einer von 2 Typen konfiguriert werden, IN POSITION (Standard), oder BRAKE CONTROL über die Leadshine ProTuner CS-D Software. Dieser Port kann maximal 20 mA bei 24 V schalten.
|
|
Pend-
|
O
|
|
ALM+
|
O
|
Alarmsignal:
OC Ausgangssignal aktiv, wenn eine der folgenden Fehlermeldungen aktiviert ist: Überspannungs-, Überstrom-, Kurzschlussschutz und Positionsfehler. Dieser Port kann maximal 20 mA bei 24 V schalten. Der Widerstand zwischen ALM+ und ALM- ist im Normalbetrieb niedrig und wird bei Fehlermeldung hoch. Die aktive Ebene des Alarmsignals ist per Software konfigurierbar. Für mehr Details siehe Softwareanleitung.
|
|
ALM-
|
O
|
|
EB+
|
I
|
Encoder Kanal B+ Eingang
|
|
EB-
|
I
|
Encoder Kanal B- Eingang
|
|
EA+
|
I
|
Encoder Kanal A+ Eingang
|
|
EA-
|
I
|
Encoder Kanal A- Eingang
|
|
VCC
|
O
|
+5 V @ 100 mA max.
|
|
EGND
|
GND
|
Signal Masse
|
|
1
|
Rot
|
VCC
|
+5 V Versorgungsspannung
|
4
|
Blau
|
EA-
|
Encoder Kanal A-
|
|
2
|
Weiß
|
GND
|
5 V Masse
|
5
|
Gelb
|
EB+
|
Encoder Kanal B+
|
|
3
|
Schwarz
|
EA+
|
Encoder Kanal A+
|
6
|
Grün
|
EB-
|
Encoder Kanal B-
|
Notes:
(1) Geschirmte Steuersignalleitungen werden empfohlen
(2) Zur Reduzierung und Vermeidung von Störungen Steuerleitungen und Leitungen der Versorgungsspannung nicht in direktem Kontakt verlegen
|
A+
|
O
|
Motor Phase A+
|
|
A-
|
O
|
Motor Phase A-
|
|
B+
|
O
|
Motor Phase B+
|
|
B-
|
O
|
Motor Phase B-
|
|
+V
|
I
|
Eingangsspannung (Positiv), 30 - 80 VDC
|
|
GND
|
GND
|
Eingangsspannung (Negativ)
|
|
A+
|
O
|
Motor Phase A+
|
|
A-
|
O
|
Motor Phase A-
|
|
B+
|
O
|
Motor Phase B+
|
|
B-
|
O
|
Motor Phase B-
|
|
AC
|
I
|
Eingangsspannung 30 - 100 VDC
bzw. 20 - 70 VAC
|
|
AC
|
I
|
|
1
|
NC
|
-
|
Nicht angeschlossen
|
|
2
|
+5V
|
O
|
+5V Ausgang
|
|
3
|
TxD
|
O
|
RS232 Datenausgang
|
|
4
|
GND
|
GND
|
Masse
|
|
5
|
RxD
|
I
|
RS232 Dateneingang
|
|
6
|
NC
|
-
|
Nicht angeschlossen
|
Mechanische Spezifikation Leadshine CS-D808:
((Einheit: mm)
Typische Anschlussart Leadshine CS-D808:
Ein komplettes Closed-Loop-Schrittmachersystem sollte einen Schrittmotor mit Encoder, CS-D808/ CS-D1008-Treiber, Netzteil und Controller (Impulsgeber) umfassen. Ein typischer Anschluss ist abgebildet.
Typische Steuer- und Fehlerausgangsanschlüsse Leadshine CS-D808:
Der CS-D808/ CS-D1008 kann differenzielle und unsymmetrische Steuersignaleingänge (Open-Collector und PNP-Ausgang) akzeptieren. Ein CS-D808/ CS-D1008 hat 3 optisch isolierte Steuereingänge, PUL, DIR und ENA. Siehe die beiden folgenden Abbildungen für die Anschlüsse von Open-Collector- und PNP-Signalen.
Anschluss an PNP-Signal
(common-cathode)
|
Anschluss an open-collector Signal
(common-anode)
|
