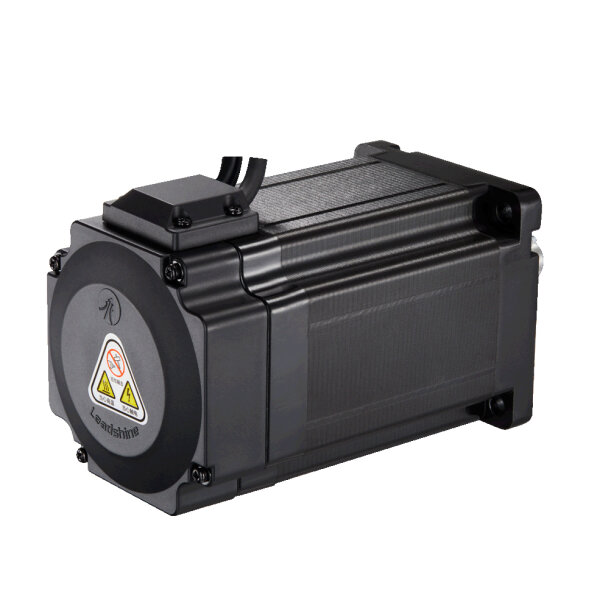

8Nm Hybrid Servo Motor Leadshine CS-M23480

Artikelnummer: 150-200-240
Kategorie: Hybrid Servo 48-75 VAC/DC 2 phasig
Hersteller:

2-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung
Standard NEMA 34 Abmessungen
Hohes Drehmoment bei geringer Baugröße

145,40 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
3	138,13 €*
5	130,86 €*
10	123,59 €*

Knapper Lagerbestand
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung

Leadshine CS-M23480

Technische Beschreibung CS-M23480

Dieser 2-Phasen Schrittmotor mit Encoder ist für den Betrieb mit der Leadshine Hybrid Servo Steuerung CD-D508 , SS-D808 oder CS-D1008 vorgesehen.
Er bildet zusammen mit diesen Steuerungen ein Closed-Loop System (keine Schrittverluste mehr).

Die Schrittmotoren der CS-M-Serie mit geschlossenem Regelkreis sind mit einem differenziellen Drehgeber mit 1.000 Zeilen (4.000 Zählungen/Umdrehung) oder 5.000 Zeilen (20.000 Zählungen/Umdrehung) integriert. Dieser Schrittmotor mit geschlossenem Regelkreis besteht aus hochwertigen Materialien, einschließlich Lagern und Wellen namhafter Hersteller, und kann in vielen industriellen Anwendungen mit hervorragender Leistung wie hoher Präzision, geringer Motorerwärmung und geringer Vibration eingesetzt werden.

Technische Merkmale CS-M23480

2-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung
Standard NEMA 34 Abmessungen
Hohes Drehmoment bei geringer Baugröße

Technische Spezifikationen ES-M23480

Model	CS-M23480
Series	CS-M
Phase	2 phase
Frame Size (NEMA)	34
Length (mm)	126
Holding Torque (N.m)	8.0
Phase Current (A)	6.0
Shaft Diameter (mm)	14
Center Diameter (mm)	60
IP Rate	IP40
Characteristics	Standard
Resistance (Ohm)	0.63
Inductance (mH)	4.00
Inertia (kg/cm2)	2.50
Weight（kg）	3.5

Mechanische Abmessungen CS-M23480 :

Drehmoment Verlauf CS-M23480:

[TAB:Download]Datenblat CS-M23480

Artikelgewicht:	4,00 kg
