Hybrid Servo Driver Leadshine ES-DH2306

Artikelnummer: 150-200-300
Kategorie: Hybrid Servo 150 - 230VAC 3 phasig
Hersteller:

150 - 230 VAC
6.0 Ampere max.
3 Phasen Schrittmotor Steuerung

320,00 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
3	304,00 €*
5	288,00 €*
10	272,00 €*

Momentan nicht verfügbar

Beschreibung
Benachrichtigen, wenn verfügbar

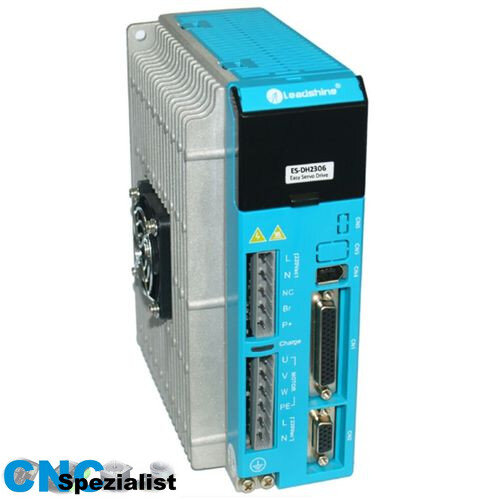

Leadshine ES-DH2306

Technische Details ES-DH2306

Die ES-Serie ist eine kostengünstige Alternative für Anwendungen, bei denen bisher wegen des hohen Anspruchs an Leistung und Zuverlässigkeit der Servo die einzige Wahl war. Das System beinhaltet einen 3-Phasen-Schrittmotor mit einer vollständig digitalen Hochleistungs-Steuerung und einem internen Encoder. Es werden in Echtzeit Position, Geschwindigkeit und Strom in einem Regelkreis überwacht, genau wie bei Servo-Systemen. Easy Servos kombinieren die Vorteile der Servo- und Schrittmotor-Technologien. Sie liefern einzigartige Eigenschaften und Verbesserungen im Vergleich zu diesen herkömmlichen Systemen bei geringeren Kosten als bei Servo-Systemen.

Technische Eigenschaften ES-DH2306

Closed-loop, eliminiert Schrittverluste bzw. Verlust der Synchronisation
Versorgungsspannung: 150 - 230 VAC oder 212 - 325 VDC
Exzellente Reaktionszeiten, schnelle Beschleunigung und sehr großes Drehmoment bei hohen Drehzahlen (30% mehr als bei Open-loop Systemen)
Lastabhängige Stromregelung von 0,5 – 6,0 A (PEAK)
Erheblich reduzierte Wärmeentwicklung und höhere Effizienz
Weicher Lauf und leises Laufgeräusch
deutlich geringere Drehmomentreserve bei der Auslegung nötig als bei herkömmlichen Schrittmotoren
Kein Einstellen nötig (Plug and Play), und immer stabil
Hohes Drehmoment beim Start und niedriger Drehzahl, hohe Steifigkeit beim Stillstand
LED-Anzeige für individuelle Konfiguration und Bewegungsmodus-Anzeige
Überspannungs -, Überstrom- und Positionsfehler -Schutz
Niedrige Kosten

Anschlußdaten Leadshine ES-DH2306

Parameter	Min	Typisch	Max	Einheit
Ausgangsstrom (PEAK)	0.5	-	6.0	A
Eingangsspannung	150 (212)	180 (255)	230 (325)	VAC (VDC)
Steuerstrom	7	13	20	mA
Puls-Eingangsfrequenz	0	-	200	kHz
Mikroschrittauflösung	200		51200	Schritte / Umdr.
Isolationswiderstand	500			MΩ

Pin Belegung Leadshine ES-DH2306

Die ES-DH2306 hat fünf Anschlüsse, je einen zum Anschluß der Kontrollsignale, für den Encoder, für Haupteingangsspannung und externen Bremswiderstand, für Motoranschluß und Steuerspannungsversorgung, und für die Konfiguration über RS232 Schnittstelle.

Kontrollsignalanschluß – D-Sub, 44 Pins, Buchse
Pin	Name	I/O	Beschreibung
1-2	PUL+	I	nicht belegt
3	PUL+	I	Pulssignal: Im Puls-Richtungs-Modus ist dieser Eingang für das Eingangspulssignal, jeweils steigende oder fallende Flanke aktiv (über Software konfigurierbar, siehe Hybrid Servo Software Betriebshandbuch für weitere Einzelheiten); Im Doppel-Puls-Modus (Software konfigurierbar), ist dieser Eingang für den Puls im Uhrzeigersinn (CW), aktiv auf hohem sowohl auch auf niedrigem Niveau. Spannungen: 4-5V, wenn PUL-HIGH, 0-0.5V, wenn PUL-LOW. Für einen zuverlässigen Betrieb sollte die Impulsbreite länger als 2,5 µs sein. Bei +12 V oder +24 V zur Strombegrenzung Widerstände seriell schalten. Das gleiche gilt für das DIR und ENA-Signal.
4	PUL-	I
5	DIR+	I	Richtungs-Signal (Direction): : Im Puls-Richtungs-Modus ist dieser Eingang für die low / high Spannungsebenen, die zwei Richtungen des Motors. In Doppel-Puls-Modus (Software konfigurierbar), ist dieser Eingang für den Puls gegen den Uhrzeigersinn (CCW), aktiv auf hohem sowohl auch auf niedrigem Niveau. Für eine zuverlässige Reaktion sollte das DIR Signal mindestens 5 µs vor dem PUL Signal anliegen, Spannungen: 4-5 V für DIR-HIGH, 0-0.5 V für DIR-LOW. Bitte beachten Sie, dass die Drehrichtung auch von der Verdrahtung von Motor und Steuerung abhängig ist. Das Wechseln der zwei Leitungen einer Motorspule an der Steuerung bewirkt Umkehr der Drehrichtung. Die Polarität des Richtungssignals ist per Software konfigurierbar.
6	DIR-	I
7	ALM+	I	Alarmsignal: OC Ausgangssignal aktiv, wenn eine der folgenden Fehlermeldungen aktiviert ist: Überspannungs-, Überstrom-, Kurzschlussschutz und Positionsfehler. Dieser Port kann maximal 100mA bei 5V schalten. Die aktive Ebene des Alarmsignals ist per Software konfigurierbar.
8	ALM-	I
9-10			nicht belegt
11	ENA+	I	Aktivierungs-Signal:Dieses Signal wird zur Aktivierung / Deaktivierung der Steuerung verwendet. Standardmäßig bedeutet hohes Niveau Freigabe, und niedriges Niveau Deaktivierung der Steuerung (bei Verwendung von NPN-Logik). Normalerweise nicht angeschlossen (=aktivierte Steuerung). Bitte beachten Sie, daß das Signal bei Verwendung von PNP-Logik und Differenz-Ausgangssignal gegensätzlich arbeitet, nämlich niedriges Niveau für „aktiviert“. Der aktive Pegel des ENA-Signals ist per Software konfigurierbar.
12	ENA-	I
13-14			nicht belegt

Encoder Anschluß Leadshine ES-DH2306

Encoder Anschluß
Pin	Name	I/O	Beschreibung
1	EA+	I	Encoder channel A+ Eingang
2	EB+	I	Encoder channel B+ Eingang
3	EGD	GND	Signal Masse
4	HW	I	Reserve
5	HU	I	Reserve
6	FG	GND	Masseanschluß für Abschirmung
7	EZ+	I	Reserve
8	EZ-	I	Reserve
9	HV	I	Reserve
10	NC	-	Nicht angeschlossen
11	EA-	I	Encoder channel A- Eingang
12	EB+	I	Encoder channel B- Eingang
13	VCC	O	+5V @ 100 mA max.
14	NC	-	Nicht angeschlossen
15	NC	-	Nicht angeschlossen

Spannungsversorgung und Bremswiderstand Leadshine ES-DH2306

Haupteingangsspannung und externer Bremswiderstand
Pin	Name	I/O	Beschreibung
1	L	I	Haupteingangsspannung 150 – 230 VAC
2	N	I
3	NC	-
4	BR1	I	Externer Bremswiderstand (optional, Wert: 100 Ω bis 120 Ω, 100 W)
5	P+	O	Interner DC - Ausgang. Der Bremswiderstand wird zwischen BR1 und P+ angeschlossen.

Steueranschluß und Motor Leadshine ES-DH2306

Steuerspannungsversorgung und Motor Anschluß
Pin	Name	I/O	Beschreibung
1	U	O	Motor phase U
2	V	O	Motor phase V
3	W	O	Motor Phase W
4	PE	-	Gehäuse Masse
5	L	I	Steuerspannung, Eingang 150 – 230 VAC
6	N	I

RS-232 Anschluß Leadshine ES-DH2306

RS232 Kommunikationsanschluß
Pin	Name	I/O	Beschreibung
1	GND	GND	Masse
2	TxD	O	RS232 Datenausgang
3	+5V	O	Reserved +5V power output (Note: Do not connect it to RS232 port)
4	RxD	O	RS232 Dateneingang
5	NC	-	Nicht angeschlossen
6	NC	-	Nicht angeschlossen

Anschlußbeispiel Leadshine ES-DH2306

Abmessungen Leadshine ES-DH2306

Artikelgewicht:	1,00 kg
