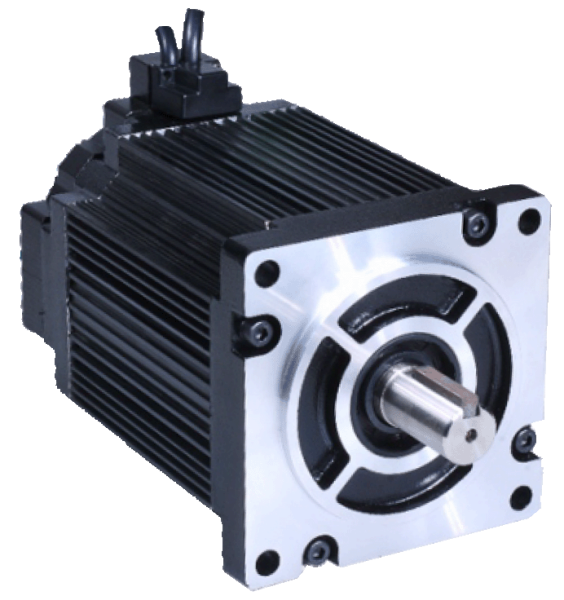

Hybrid Servo Motor 20Nm Leadshine ES2-MH342200

Artikelnummer: 150-200-330
Kategorie: Hybrid Servo 150 - 230VAC 3 phasig
Hersteller:

3-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung
Standard NEMA 42 Abmessungen
Hohes Drehmoment bei geringer Baugröße

378,20 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
3	359,29 €*
5	340,38 €*
10	321,47 €*

Momentan nicht verfügbar

Beschreibung
Benachrichtigen, wenn verfügbar

Technische Beschreibung Leadshine ES-MH342200

Dieser 3-Phasen Schrittmotor mit Encoder ist für den Betrieb mit Leadshine Hybrid Servo Steuerungen der ES-DH-Serie vorgesehen.
Er bildet zusammen mit diesen Steuerungen ein Closed-Loop System (keine Schrittverluste mehr).

Technische Merkmale Leadshine ES-MH342200

3-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung
Standard NEMA 42 Abmessungen
Hohes Drehmoment bei geringer Baugröße

Technische Spezifikation Leadshine ES-MH342200

	ES-MH342200
Schrittwinkel (Grad)	1.2
Haltedrehmoment (Nm)	20.0
Max. Strom pro Phase (A)	5.2
Widerstand pro Phase (Ohm)	1.88
Induktivität pro Phase (mH)	18
Masseträgheit (kgcm2)	17
Gewicht (kg)	12.8
Encoder (Schritte pro Umdrehung)	1000

Technische Daten Encoder Leadshine ES-MH342200

Parameter	Min	Typisch	Max	Einheit
Arbeitstemperatur	-40	-	100	℃
Spannung	4.5	5	5.5	VDC
Ausgangsstrom pro Kanal	-1	-	5	mA
Low Level Ausgangsspannung	-	-	0.4	VDC
High Level Ausgangsspannung	2.4	-	-	VDC
Zählfrequenz	-	-	100	KHz

Encoder Kabel Leadshine ES-MH342200

Pin (weiblich)	Name	Farbe	Pin (männlich)	Beschreibung
1	EA+	Black	1	Encoder Kanal A+
2	VCC	Red	13	+5V Eingangsspannung
3	GND	White	3	Minus (für Eingangsspannung)
4	NC	-	-	Nicht belegt
5	NC	-	-	Not connected
6	NC	-	-	Nicht belegt
7	NC	-	-	Nicht belegt
8	NC	-	-	Nicht belegt
9	NC	-	-	Nicht belegt
10	NC	-	-	Nicht belegt
11	EB+	Yellow	2	Encoder Kanal B+
12	EB-	Green	12	Encoder Kanal B-
13	EA-	Blue	11	Encoder Kanal A-
14	NC	-	-	Nicht belegt
15	NC	-	-	Nicht belegt
