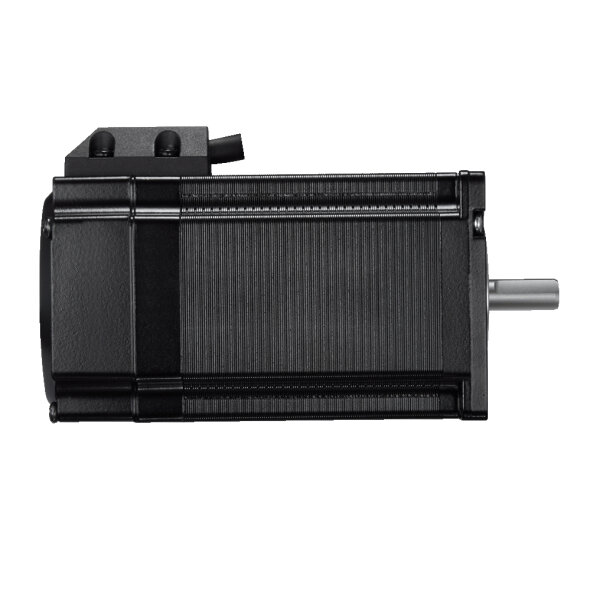

3Nm Hybrid Servo Motor Leadshine CS-M22430

Artikelnummer: 150-200-220
Kategorie: Hybrid Servo 48-75 VAC/DC 2 phasig
Hersteller:

2-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung
Standard NEMA 24 Abmessungen
Hohes Drehmoment bei geringer Baugröße

96,90 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
3	92,06 €*
5	87,21 €*
10	82,37 €*

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung

Leadshine CS-M22430

Technische Beschreibung CS-M22430

Dieser 2-Phasen Schrittmotor mit Encoder ist für den Betrieb mit der Leadshine Hybrid Servo Steuerung CD-D508 , CS-D808 oder CS-D1008 vorgesehen.

Er bildet zusammen mit diesen Steuerungen ein Closed-Loop System (keine Schrittverluste mehr).

Die Schrittmotoren der CS-M-Serie mit geschlossenem Regelkreis sind mit einem differenziellen Drehgeber
 mit 1.000 Zeilen (4.000 Zählungen/Umdrehung) oder 5.000 Zeilen (20.000 Zählungen/Umdrehung) integriert.
 Dieser Schrittmotor mit geschlossenem Regelkreis besteht aus hochwertigen Materialien,
einschließlich Lagern und Wellen namhafter Hersteller, und kann in vielen industriellen Anwendungen
mit hervorragender Leistung wie hoher Präzision, geringer Motorerwärmung und geringer Vibration eingesetzt werden.

Technische Merkmale CS-M22430

2-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung
Standard NEMA 24 Abmessungen
Hohes Drehmoment bei geringer Baugröße

Technische Spezifikationen CS-M22430

Model	CS-M22430
Series	CS-M
Phase	2 phase
Frame Size (NEMA)	24
Length (mm)	107
Holding Torque (N.m)	3.0
Phase Current (A)	5.0
Shaft Diameter (mm)	8
Center Diameter (mm)	36
IP Rate	IP40
Characteristics	Standard
Resistance (Ohm)	0.46
Inductance (mH)	2.00
Inertia (kg/cm2)	0.69
Weight（kg）	1.6

Mechanische Abmessungen CS-M22430 :

Drehmoment Verlauf CS-M22430 :

[TAB:Download]Datenblatt CS-M22430

Artikelgewicht:	1,50 kg
